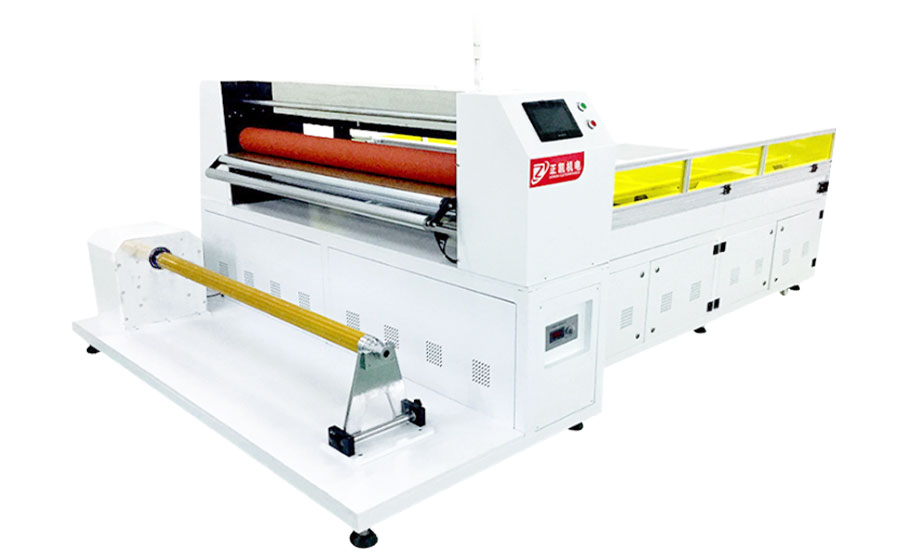

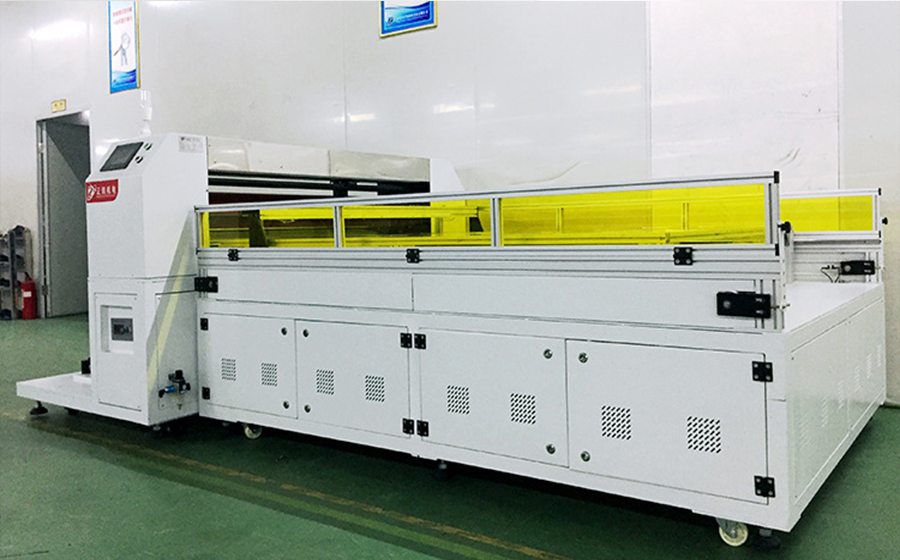

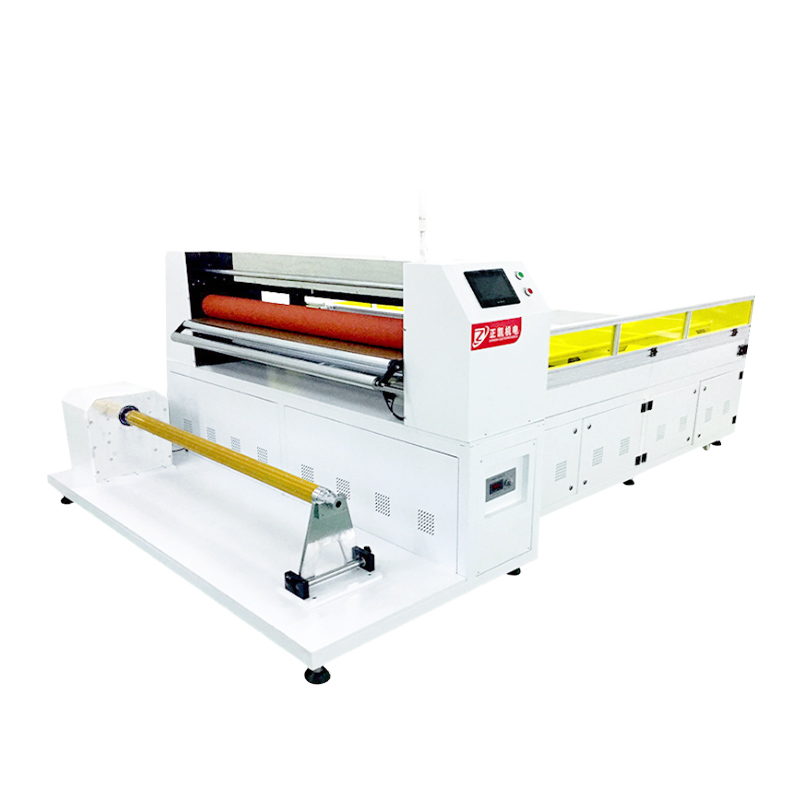

一、設備概述

大尺寸自動裁切機適用產業---TOUCH PANEL 制程中進行定尺寸自動裁切，

基材 ITO Film經放卷后裁切成片料。

二、大尺寸自動裁切機工作流程
裝料段→覆膜裁切段→出料段
1.裝料段:將卷料裝入氣脹軸后,氣脹軸充氣，材料固定。
2.壓膜裁切段：將ITO Film從上下壓膜輪中間穿過后，上覆膜輪向下 壓推
動，將IITO Film壓緊。
3.出料段：將ITO Film出料端放入夾料氣缸夾頭之間后，氣缸將ITO  Film夾
緊。當有幾片ITO Film落入接料盤后，接料盤自動下降一定量的高度。
三、裝料規格
1.裝料氣脹軸：Φ3＂
2.材料厚度:0.05～1mm
3.材料大寬度：1500mm
4.材料大直徑：450mm
四、覆膜裁切規格
1.裁切大寬度：1500mm
2.裁切速度: 0～3M/min（可調速）
3.裁切精度: 200mm長度內±0.15mm，2000mm長度內±0.5mm
4.裁切方式：高速馬達配合日本進口鎢鋼刀片裁切
5.壓膜輪：硅膠滾輪，硬度68°±2°
6.壓膜輪直徑：Φ120mm
五、出料段
1.夾料氣缸：日本S M C氣動手指3組
2.出料輸送電機: 采用日本松下伺服電機驅動夾料氣缸來回移動
3.升降電機: 根據落入接料盤的ITO Film的量升降接料盤
六、電氣規格
1.電力：AC220V 1相 50HZ，2.5KW
2.空氣源：5～7kg/c㎡
3.空氣量：30～40L/Min
4.機臺尺寸：約L3500㎜×W2340㎜×H1300㎜
七、大尺寸自動裁切機保護功能
1.輸送馬達及伺服馬達過載保護
2.檢測到氣源不足時報 警。
3.料盤滿料報 警提醒收料。
