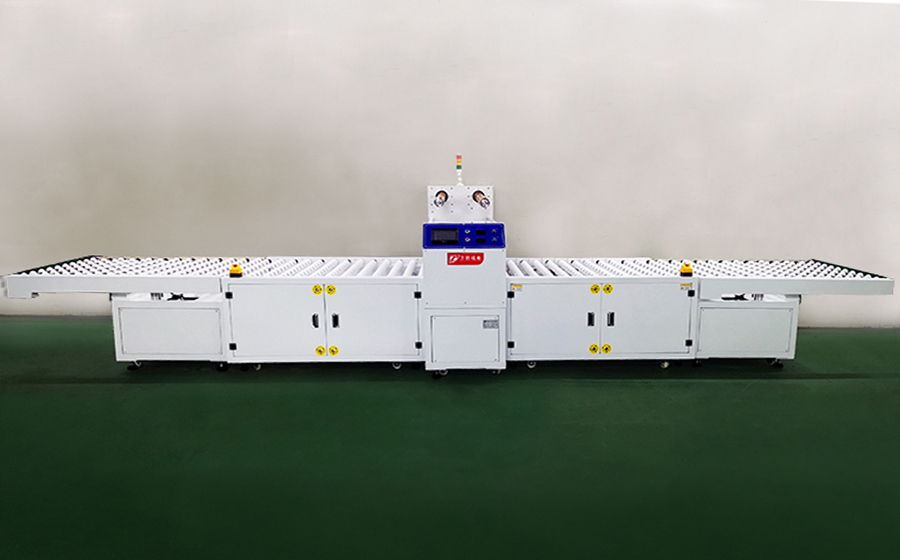

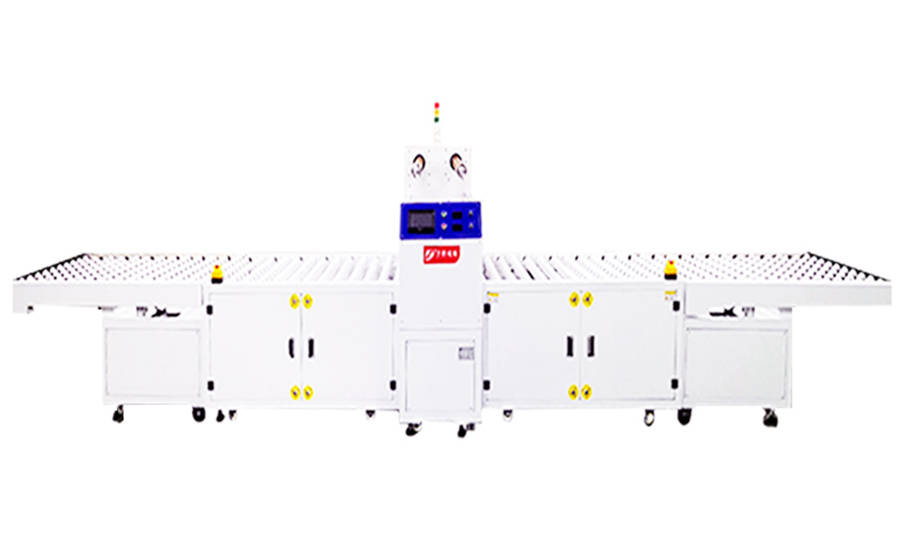

一、設備概述

玻璃覆膜裁切機適用玻璃產品制程中進行定尺寸自動覆膜后裁切，節省材料的浪費和效率。
二、設備規格以及主要技術指標
1.適用尺寸：1100×1500mm,玻璃基板厚度：T＝0.3～5mm
2.動作流程：上料－－進料傳送－－覆膜裁切 - -出料傳送 - -下料。
進料傳送段
1.采用滾輪傳送，滾輪輸送寬1160mm
2.傳送采用防靜電防刮UPE材質滾輪，不刮傷玻璃，不能粘膜，滾輪間距100mm
3.傳送滾輪采用伺服馬達驅動。
4.進料滾輪間隙安裝整列機構兩組，前后各一組，分別用步進電機驅動，單獨
控制，可根據不同產品尺寸調整。
5.玻璃覆膜裁切機輸送面高800±20mm
6.人工上料，上料機構可自動翻轉60度。
出料傳送段
1.采用滾輪傳送，滾輪輸送寬1160mm
2.傳送采用防靜電防刮UPE材質滾輪，不刮傷玻璃，不能粘膜，滾輪間距100mm
3.傳送滾輪采用齒輪減速機驅動
4.人工下料，下料機構可自動翻轉60度。
產品覆膜裁切
1.保護膜經上下覆膜滾輪覆在從兩個滾輪中間穿過的產品表面上，產品覆完膜
后，光電檢測到尾邊經過切刀處時，切刀迅速將保護膜切斷。
2.上下兩組壓輪采用包膠硬度68°制作，包膠輪全 面接觸材料表面避免覆膜后
起泡。
3.上覆膜輪可通過兩組氣缸帶動其升降，方便穿膜。
4.撕上保護膜固定軸一組。
5.刀片由伺服電機驅動，保證裁切的速度快速，刀片采用鎢鋼制
作，刀片鋒利耐用，切口不留毛邊。
6.裁切機構位于出料段，可根據產品大小，手動調整裁切機構位置。
7.覆膜口處安裝靜電消 除裝置，消 除保護膜上的靜電。
參數規格：
1.料筒內徑：3英寸
2.保護膜厚度:0.05～0.5mm
3.大覆膜寬度：1100mm
4.保護膜大直徑：300mm
5.覆膜產品:片狀玻璃
6.適用玻璃厚度:0.33～5mm
7.產品尺寸：小650mm*750mm，大尺寸1100mm*1500mm
8.覆膜方式：單面冷覆膜
9.覆膜壓輪：硅膠滾輪，硬度68°±2°
10.覆膜壓輪直徑：Φ120mm
11.裁切大寬度：1160mm
12.裁切長度：800～1500mm
13.裁切速度: 1～5M/min（可調速）
14.裁切方式：伺服電機驅動刀片快速地將膜從一側到另一側切斷
15.片材間距：30-40mm
16.覆膜精度：±1mm
17.傳送面高度：800±20mm
18.操作方式:自動模式和手動模式兩種。
19.覆膜速度：0-12m/min(可調）
20.覆膜方式：單面覆膜
21.主膜滾軸：帶張力控制，張力可調整
22.離型膜收卷軸：帶張力控制，張力可調整
23.覆膜壓力：采用氣缸調整壓力，可監視，帶壓力顯示表
24.覆膜輪間隙調整：采用千分尺調整
25.覆膜膠輥：采用抗靜電，不粘膠
26.膠輥精度：直線度0.05mm以內，跳動﹤0.05
◆其它
1.控制系統：PLC配合人機界面，操作界面直觀簡單
2.機臺結構：玻璃覆膜裁切機外部及下座采用SS41#鋼板加烤漆處理，

外部60#淺沙色，零部件鍍鉻處理
3.電力：AC220V 單相 50HZ，3KW
4.空氣源：5～7kg/c㎡
5.空氣量：30～40L/Min
6.機臺外尺寸：約L6800㎜×W2300㎜×H1800㎜
