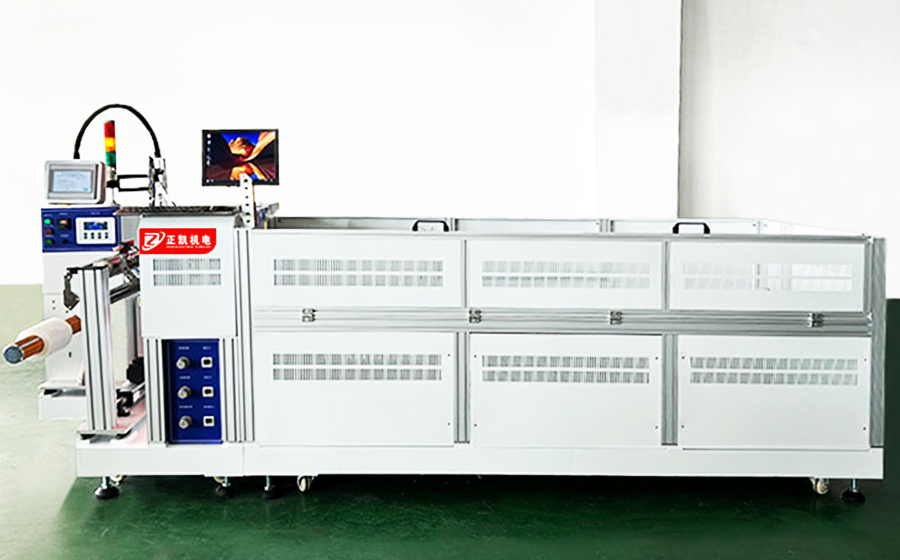

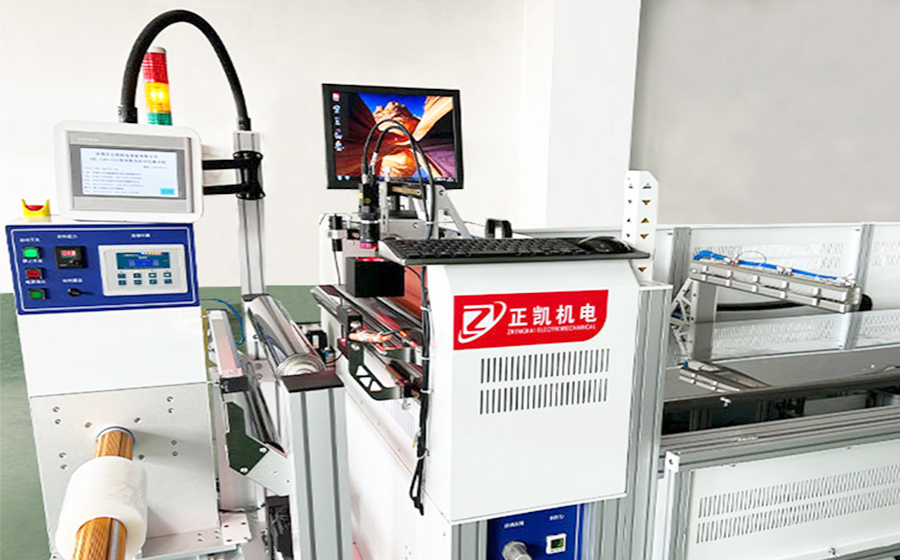

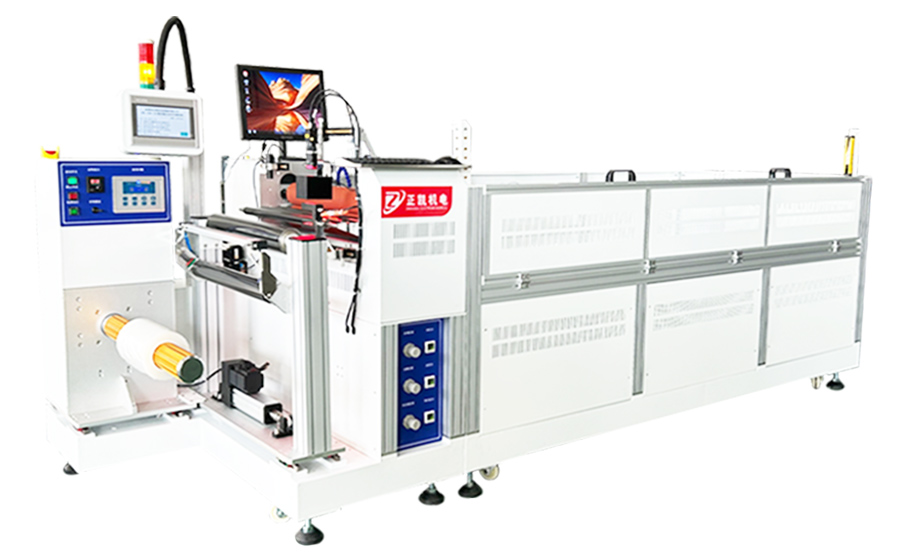

卷料自動對位裁切機ZKL-500-CCD
用途：卷料自動對位裁切機卷對卷FPC制程，將已做好圖形的卷料定尺寸裁切成片料。 特點：放卷-CCD對接-裁切-收料一體化自動完成,節約人工提升產品良率
全國服務熱線：
139-6045-0755
產品簡介 / INTRODUCTION
一、設備概述
用途：卷料自動對位裁切機卷對卷FPC制程，將已做好圖形的卷料定尺寸裁切成片料。
特點：放卷-CCD對接-裁切-收料一體化自動完成,節約人工提升產品良率.
二、設備規格以及主要技術指標
1.加工材質：FPC（ PI膜+銅）。
2.材料厚度：0.1mm～0.5mm。
3.材料寬度：MAX:500mm。
4.來料方式：卷狀來料。
5.材料大?。壕韽?00mm,卷芯直徑3寸。
6.材料重量：50KG。
7.上料方式:卷料人工手動上料。
8.下料方式:機械手自動下料疊片,到達設定數量蜂鳴提示人工取料,可收高度150mm.
9.材料卷芯固定方式：3英寸氣漲軸固定，對應其它卷芯另配對應氣漲套.
10.材料樣式:卷料自動對位裁切機FPC，底面帶有PI膜/PET保護膜貼覆于材料底面.
11.裁切方式:閘刀式裁切。
12.裁切長度: 500mm～2100mm，具體依工藝要求自行設定.
13.裁切長度定位方式:滾輪對壓輸送，伺服驅動定寸送料裁切,外加CCD視覺對位消除累積差.
14.裁切速度: 0.5～8M/min（依生產實際需求進行調節）。
15.裁切精度:±0.1mm。
16.品質保證:裁切后無氣泡，無折皺，基材底面無劃傷。
20.除靜電裝置：放卷位一組靜電消除離子風棒，及時消除開卷時材料表面產生的靜電.
21.糾偏裝置:放卷配備一組EPC糾偏機，保證材料進入送料滾輪前偏位±0.5mm以內.
22.卷料自動對位裁切機設備控制系統帶有MES上傳功能端口，及預留后期掃碼模塊安裝端口.
23.程序可做配方保存功能，已做過的產品工藝配方可保存，下次使用直接調用
