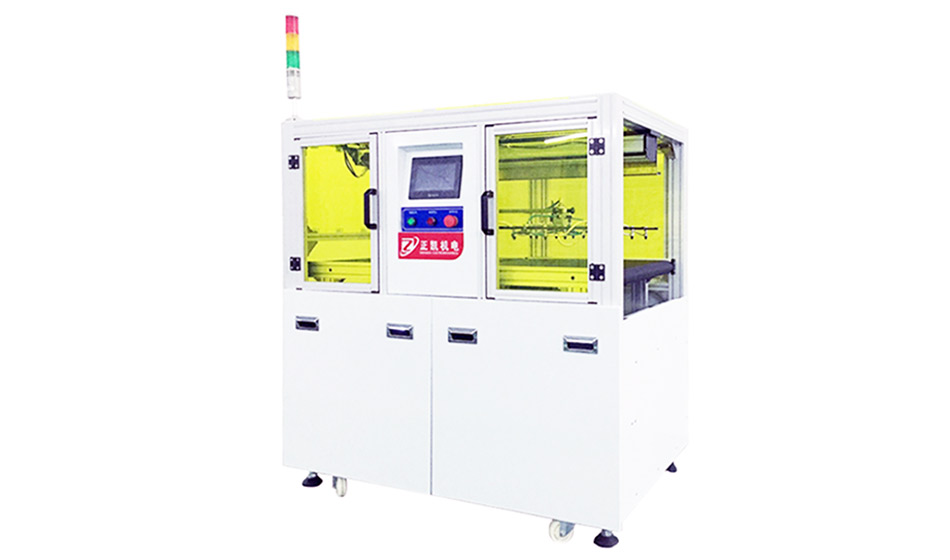

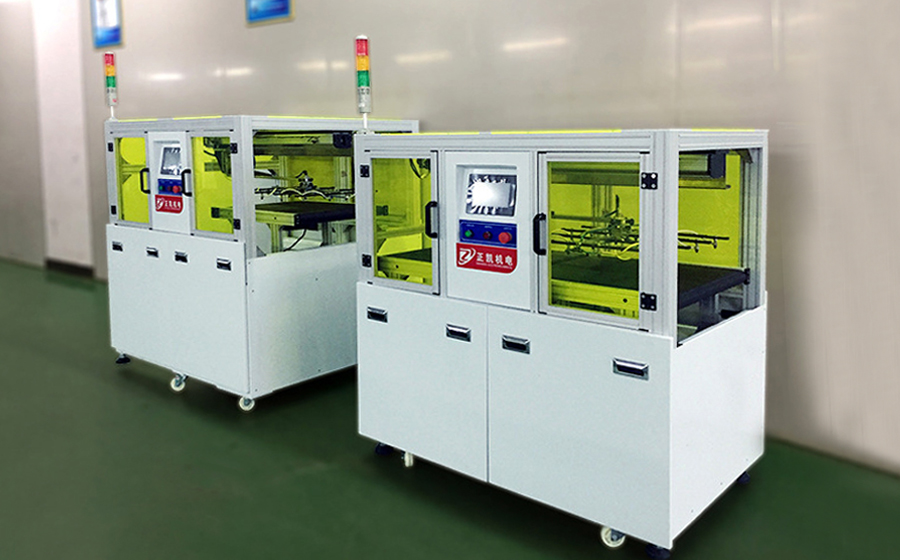

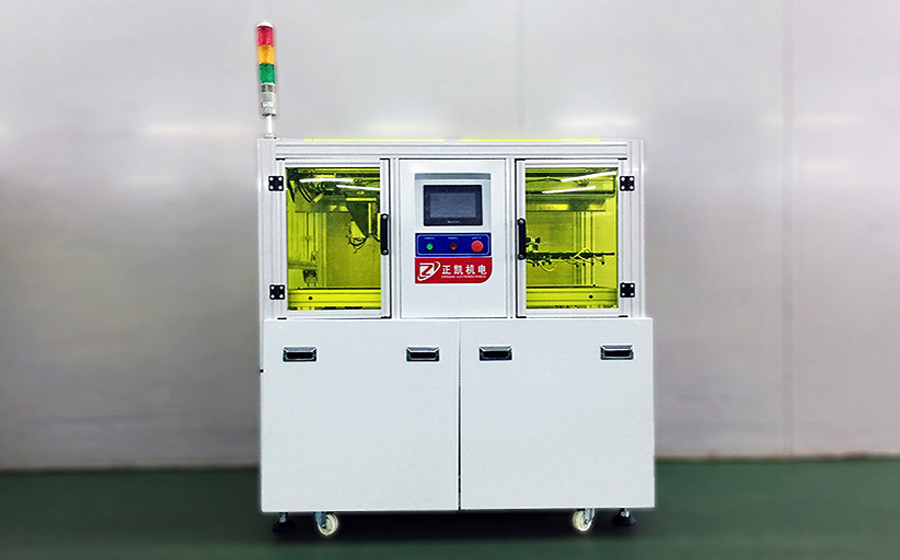

絲印自動取料機ZK-500JXS-A01
絲印自動取料機規格及主要技術指標:◆菲林規格: 300mmX 300mm 500mm X 500mm◆菲林厚度: T=0 2~1 0mnt?！舴屏州斔透叨? 950土2
全國服務熱線：
139-6045-0755
產品簡介 / INTRODUCTION
絲印自動取料機規格及主要技術指標:
◆菲林規格: 300mmX 300mm 500mm X 500mm
◆菲林厚度: T=0. 2~1. 0mnt。
◆菲林輸送高度: 950土20mm可調整。
◆菲林輸送寬度: 300~ 500mm。
◆玻璃基板輸送方向:由左至右或由右至左都可
◆處理能力: 8sec/pcs 以上。
◆設備設有上、下游機臺連線接口，方便規劃連線。
絲印自動取料機機構組成:
1.機架:
◆機臺下封板:不銹鋼鏡面封板。
◆主體機架:鋁合金型材。
◆機臺.上封板: PC透明視窗和門葉(鋁框包邊)。
2.取料機械手:
◆升降總行程: 60mm
◆橫向移動:松下伺服馬達(400W， 帶剎車)帶絲桿導軌。
◆取料吸盤:直徑10的防 靜電帶緩沖風琴式吸盤
◆取料位置:吸取非可視區域(產品邊緣位置)
◆取料感應: 真空壓力表負壓感應。
3.絲印自動取料機菲林進入傳輸機構:
◆菲林傳輸速度: 1-5M/min可設定調速。
◆菲林輸送方式:防靜電無塵皮帶
◆輸送驅動:松下微型AC感應馬達+變頻器驅動。
(速度在HMI上調整與顯示，單位:M/min)
◆傳輸機構數量:單套
4.其它:
◆控制系統:三菱Fx可程式(PLC)
◆操作介面:威倫人機界面(HMI)
◆配電:單相 AC 220V 2. 5Kw
◆設備尺寸: (L) 1350mX (W) 1200mmX (H) 1500mm
◆設備重量:約350Kg
