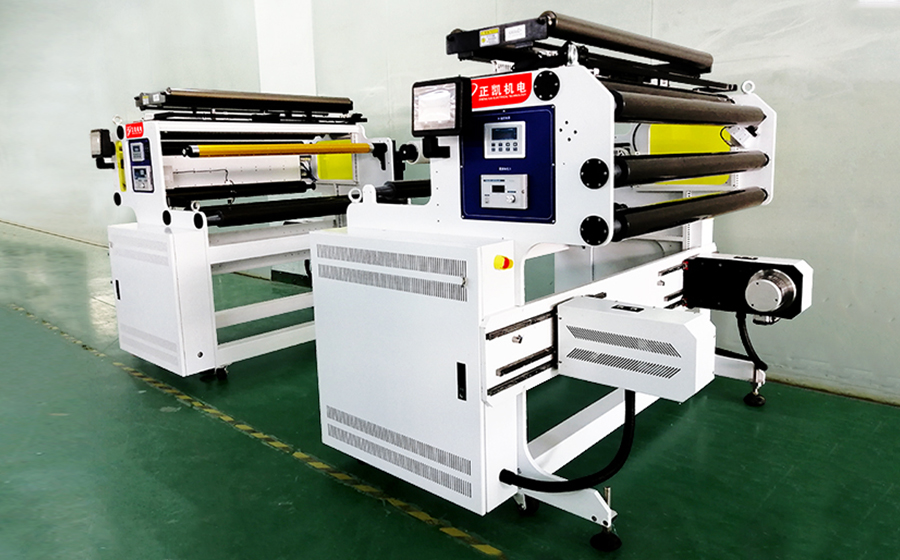

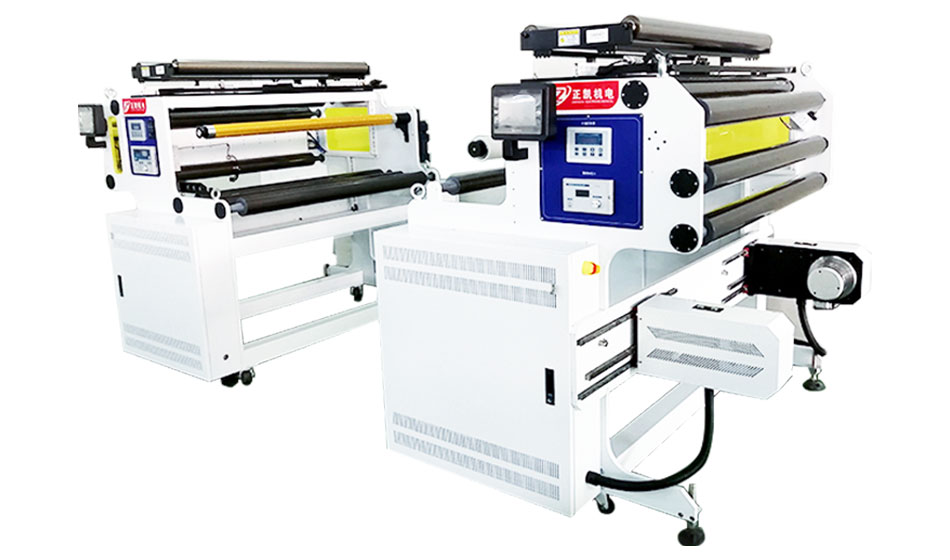

一、設備概述
1.卷對卷收放料機用于配合蝕刻機的卷對卷收放料用。
2.材料寬度:Max1300mm
二、設備規格以及主要技術指標
1．自動放料機：
◆功能：單軸放料。
◆固定速度傳送，常用速度約 5M/min，配合蝕刻機速度進行調整。
◆材料厚度：0.1-0.5mm，卷心內徑 6"。
◆材料寬度：Max1300mm，材料外徑 Max650mm,重約 400KG.
◆機臺外尺寸：L2000mm*W2100mm*H1970mm 。
◆材料固定采用氣漲軸固定，兩側氣脹軸插入卷芯內固定。
◆氣漲軸配合旋轉接頭及電磁閥自動沖氣固定。
◆料卷扭力采用磁粉制動器配合自動張力控制自動調節料卷扭力。
◆放卷軸配有自動糾偏系統一套，保證放卷整齊±0.5mm 以內。

放卷軸上方配備一組離型膜收卷軸，用于撕開并收卷材料表面的保護膜

收卷軸采用齒輪減速馬達配合磁粉離合器將保護膜收起，

保護膜收卷外徑 300mm，卷心內徑 3"
2.收料機：
◆功能：單軸收料。
◆固定速度傳送，常用速度約 5M/min，配合蝕刻機速度進行調整。
◆材料厚度：0.1-0.5mm，卷心內徑 6"。
◆材料寬度：Max1300mm，材料外徑 Max650mm,重約 400KG.
◆機臺外尺寸：L2000mm*W2100mm*H1970mm 。
◆材料固定采用氣漲軸固定，兩側氣脹軸插入卷芯內固定。
◆卷對卷收放料機氣漲軸配合旋轉接頭及電磁閥自動沖氣固定。
◆料料卷扭力采用齒輪減速機配合配合放卷自動張力控制調節收卷扭力，

保證材料不因料卷徑變化而扭力不一至。

◆滾輪升降采用氣缸驅動，氣缸氣壓單獨可調。
◆進料滾輪傳送采用伺服電機驅動。
◆機臺材質：卷對卷收放料機機臺骨架采用方通烤漆處理，四周鈑金封板，

鋁件處理鐵件鍍鉻處理,防腐蝕處理。
◆控制方式：PLC+按扭開關控制，PLC 帶 485 接口，與蝕刻機系統連接。
◆電 源：AC 220V 單相 50Hz 4KW
